4.3L EFI (GEN+) TBI GM 262 V-6 - 0L012009 THRU 0L618999 - Closed Cooling System

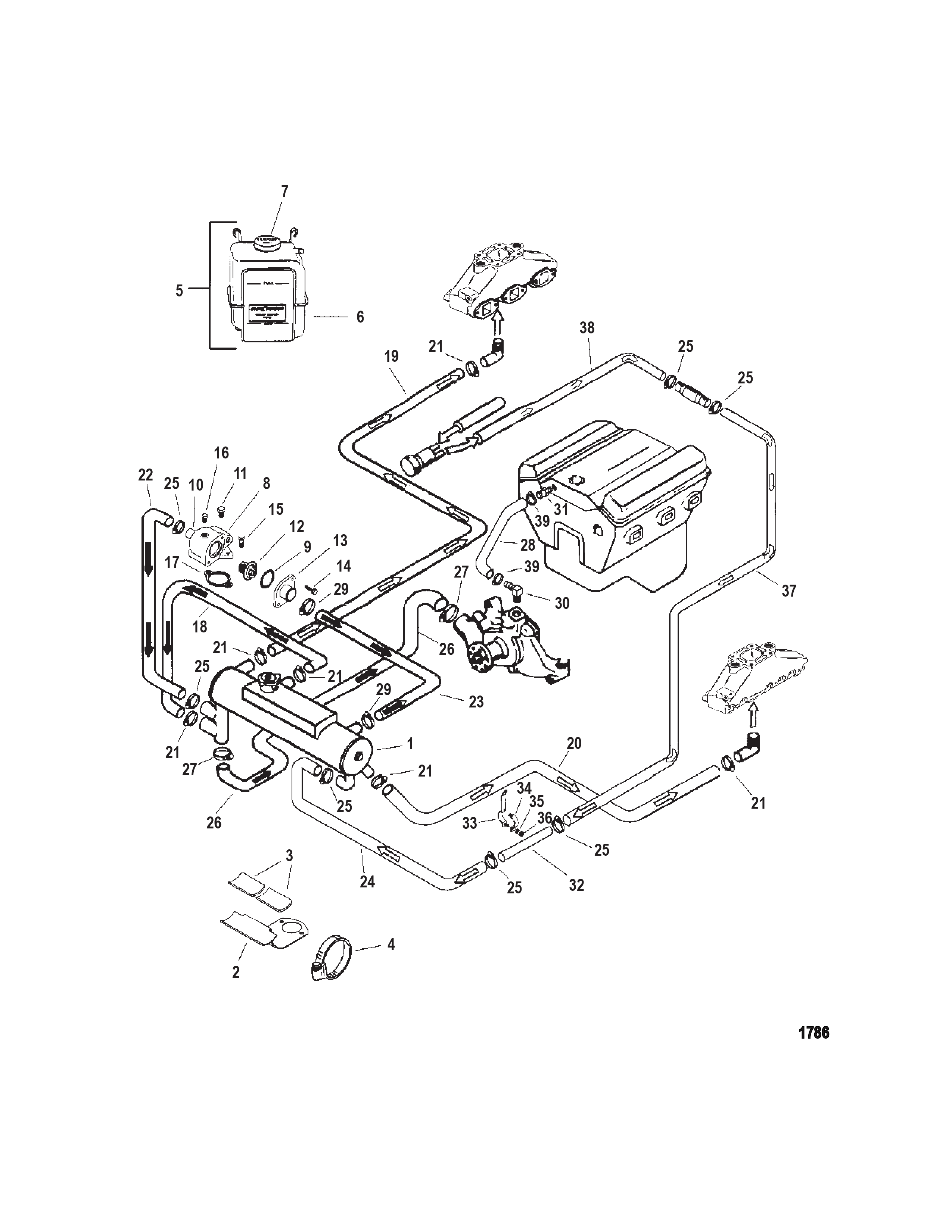

Section Drawing: (Hover or click to view larger)



Ref #Part ClassPart NumberDescriptionCommentsQtyNote
10000OEM: 525-860234A1HEAT EXCHANGER 1
NS0000814875COVER Heat Exchanger End 2
NS0027803644GASKET 2
NS0010OEM: 525-10-814877BOLT 2
NS0025814878O-RING Special 2
NS0036OEM: 525-36-8148791CAP 1
20000860326A2BRACKET ASSEMBLY Heat Exchanger 1
30000OEM: 525-18431PAD 2
40054OEM: 525-54-815504388CLAMP Worm Gear 2
50000OEM: 525-71587A10RECOVERY KIT Coolant(SEE NOTE)1
NS0032OEM: 525-32-774572HOSE (48.00 Inches Bulk) 1
60000OEM: 525-71587A11BOTTLE Plastic 1
70000OEM: 525-72058CAP 1
80000OEM: 525-861188A1, Sierra: 676-18-3531, GLM: 700-13540HOUSING ASSEMBLY Thermostat 1
90025OEM: 525-25-8071341, Sierra: 676-18-1508SEAL 1[1]
10002352020SLEEVE Hose 1
110022OEM: 525-22-32803, Sierra: 676-18-4264, GLM: 700-21894PLUG Pipe (.375-18) Brass 1
120000OEM: 530-991551THERMOSTAT 1[2]
130000OEM: 525-807075A1COVER 1
140010OEM: 525-10-29198SCREW AND LOCKWASHER (.312- 18 x .875) 2
150010OEM: 525-10-58640SCREW (.375-16 x 1.25) 2
160022OEM: 525-22-328022, Sierra: 676-18-4263PLUG Pipe (.125-27) Brass 1
170027OEM: 525-27-530451, Sierra: 676-18-2917GASKET 2[3]
1800324285069HOSE (44.00 Inches Bulk) 1
190032OEM: 525-32-860327HOSE(STARBOARD)(2 PC MANIFOLD)1
190032OEM: 525-32-860421HOSE Heat Exchanger To Exhaust Manifold(STARBOARD)(1 PC MANIFOLD)1
200032862150HOSE Heat Exchange To Exhaust Manifold.(PORT)(2 PC MANIFOLD)1
200032OEM: 525-32-862125HOSE Heat Exchanger To Exhaust Manifold(PORT)(1 PC MANIFOLD)1
210054OEM: 525-54-815504220CLAMP Worm Gear 6
220032OEM: 525-32-860485HOSE Thermostat By-Pass 1
230032OEM: 525-32-860419HOSE Thermostat Housing To Heat Exchanger 1
240032OEM: 525-32-860332HOSE 1
250054OEM: 525-54-815504222CLAMP Worm Gear (1.98 DIameter) 6
260032OEM: 525-32-861059HOSE 1
270054OEM: 525-54-815504232CLAMP Worm Gear (2.50 Diameter) 2
280032OEM: 525-32-8059871HOSE Water Pump To Intake Manifold 1
290054OEM: 525-54-815504228CLAMP Worm Gear 2
300022OEM: 525-22-860346FITTING Elbow (90 Degree) (.750) 1
310022OEM: 525-22-806242CONNECTOR (1/2-14) 1
320000OEM: 525-860315A1TUBE Hose Extender 1
330000OEM: 525-860418TBRACKET 1
340000OEM: 525-860417TCLAMP 1
350012OEM: 525-12-35462WASHER (.2656 x .625 x .0625) Stainless Steel 1
36001172008NUT (.250-20) 1
370032OEM: 525-32-860206HOSE Fuel Cooler to Power Steering Cooler 1
380032OEM: 525-32-860205, Sierra: 676-18-70951HOSE Oil Cooler to Sea Water Pump 1
390054OEM: 525-54-815504212CLAMP Worm Gear 4
NS00198079923COVER Hose Clamp End AR
-0027OEM: 525-27-807756A96GASKET SET Engine Overhaul 1

PART NOTES:

[1] - COMPONENT OF ENGINE OVERHAUL GASKET SET 807756A96


[2] - Alternate part numbers:

99155 1Service Part

99155T 1Kit


[3] - Alternate part numbers:

53045 1Service Part

53045Q01QS

COMPONENT OF ENGINE OVERHAUL GASKET SET 807756A96
