350 Mag MPI Alpha-Bravo - Serial 1A300000 Thru 1A611927 - Thermostat and Housing, Single and 3 Point Drain

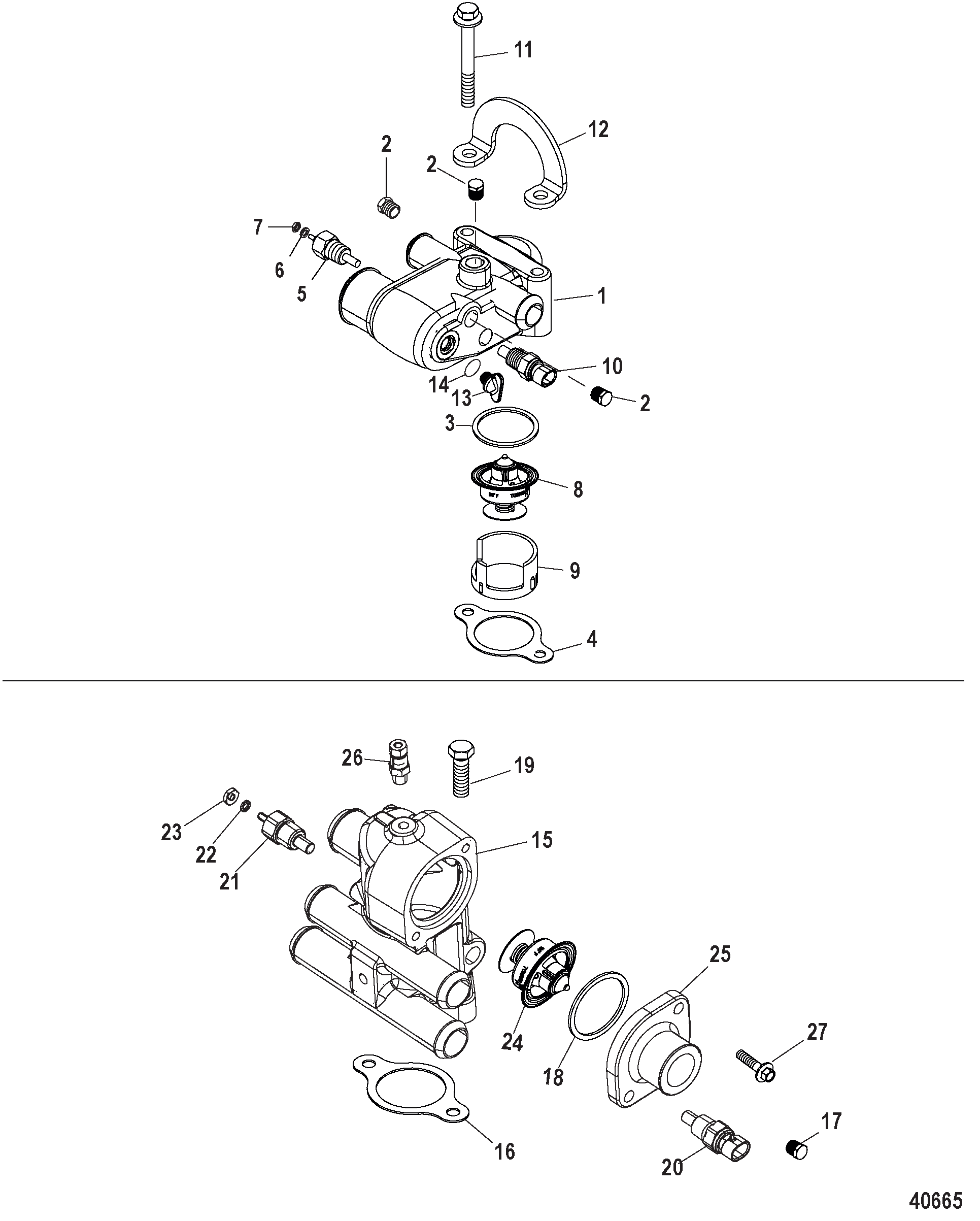

Section Drawing: (Hover or click to view larger)

Return To Parts Finder

Other Sub-Sections:



Ref # Part Class Part Number Description Comments Qty Note
1 0000 OEM: 525-863457A2 HOUSING ASSEMBLY Thermostat (Standard Cooling) 1
2 0022 OEM: 525-22-32803, Sierra: 676-18-4264, GLM: 700-21894 PLUG Pipe (.375-18) Brass   3
3 0027 OEM: 525-27-806871 GASKET Thermostat Housing   1 [1]
4 0027 OEM: 525-27-530451, Sierra: 676-18-2917 GASKET Lower Thermostat Housing   1 [2]
5 0000 OEM: 530-806490T, Sierra: 676-18-5897 SENDER Water Temperature   1
5 0000 OEM: 525-49734 SENDER Water Temperature (Dual Station)   OPT
6 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel   1
7 0011 OEM: 525-11-68219 NUT (#10-32) Stainless Steel   1
8 0000 OEM: 525-807252T2, Sierra: 676-18-3649, GLM: 700-13100 THERMOSTAT 71DegreeC (160 Degree F)   1 [3]
9 0023 OEM: 530-806922 SLEEVE Thermostat   1
10 0000 OEM: 530-805218T, Sierra: 676-18-7600 SENSOR   1
11 0010 OEM: 525-10-4010775 SCREW (M8 x 75)   2
12 0000 OEM: 525-12552, GLM: 700-13237 LIFTING EYE   1
13 0022 OEM: 525-22-806608A02, Sierra: 676-18-4226 PLUG ASSEMBLY (.500-13) Blue   1 [4]
14 0025 OEM: 525-25-26802, Sierra: 676-18-7180, GLM: 700-81110 O-RING (.424 x .103)   1
15 0000 OEM: 525-864398T1 HOUSING ASSEMBLY Thermostat (Closed Cooling) 1
16 0027 OEM: 525-27-530451, Sierra: 676-18-2917 GASKET Thermostat Housing   2 [2]
17 0022 OEM: 525-22-32803, Sierra: 676-18-4264, GLM: 700-21894 PLUG Pipe (.375-18) Brass   2
18 0025 OEM: 525-25-8071341, Sierra: 676-18-1508 SEAL Thermostat   1 [1]
19 0010 OEM: 525-10-4010735 SCREW (M8 x 35)   2
20 0000 OEM: 530-805218T, Sierra: 676-18-7600 SENSOR   1
21 0000 OEM: 530-806490T, Sierra: 676-18-5897 SENDER Temperature   1
21 0000 OEM: 525-49734 SENDER Water Temperature (Dual Station)   OPT
22 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel   1
23 0011 OEM: 525-11-68219 NUT (#10-32) Stainless Steel   1
24 0000 OEM: 530-864493, Sierra: 676-18-43015 THERMOSTAT 77°C (170°F)   1
25 0000 OEM: 525-807075A1 COVER Thermostat Housing   1
26 0022 OEM: 525-22-818390 DRAIN COCK   1
27 0010 OEM: 525-10-29198 SCREW AND LOCKWASHER (.312- 18 x .875)   2
- 0027 OEM: 525-27-807756A02 GASKET SET Engine Overhaul   1

PART NOTES:

[1] - Component of Engine Overhaul Gasket Set 807756A02


[2] - Alternate part numbers:

53045 1Service Part

53045Q01QS

Component of Engine Overhaul Gasket Set 807756A02


[3] - Alternate part numbers:

807252Q 5QS Kit

807252T 2Service Part

807252T 5MPP Kit


[4] - Alternate part numbers:

806608A02Service Part

806608Q01QS
