6.2L MPI HORIZON MIE - Serial 1A092169 and Up - Sea Water Pump Assembly

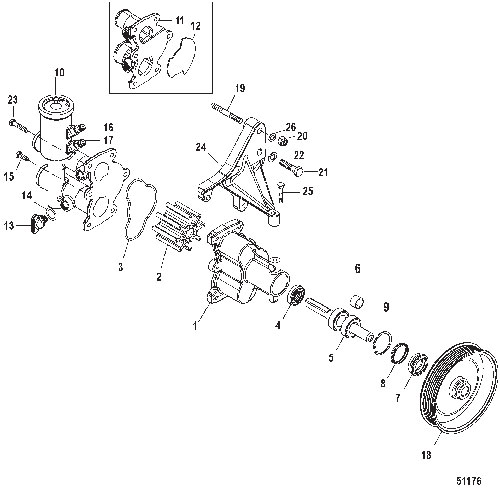

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Sierra # GLM # Other # Description Num Req. Superceded From Special Notes
- 46-862914T10 625-4131, 625-4132      PUMP KIT, Sea Water 1
- 46-862914T11 625-4131, 625-4132      PUMP KIT, Sea Water 1
1 46-862914A13         HOUSING ASSEMBLY, Impeller 1
2 47-8M0104229         IMPELLER 1 862232A2
3 8M2021987         O-RING, Formed 1
- 8M0050018         DRIVESHAFT ASSEMBLY KIT 1
4 26-8M2001645         SEAL, Oil 1 26-862037
6 NSS         NOT SOLD SEPARATE, SPACER 1
7 26-862040         SEAL, Lip 1
8 862039         TOLERANCE RING 1
9 NSS         NOT SOLD SEPARATE, SNAP RING 1
10 863674A05         COVER KIT, Impeller Housing 1
11 862776A01         COVER KIT, Impeller Housing 1
12 8M2014176         PLATE, Wear 1
13 22-806608A02     700-13992   PLUG ASSEMBLY, (.500-13) Blue 2 22-806608A1
14 25-26802     700-81110   SEAL 2 8M2000926
15 10-4000328         SCREW, (M6 x 16) 6
16 22-8M0082319         FITTING, Gray - Straight, Male Air 1 863718
17 22-8M0082320         FITTING, Orange - Straight, Male Air 1 863719
18 862351T         PULLEY 1
19 16-863853         STUD 2
20 11-82671112         NUT, (.375-16) 2 11-99405
21 10-32132         SCREW, (.375-16 x 1.750) 1
22 13-35048     700-21495   LOCKWASHER, (.375) 1
23 10-4000331         SCREW, (M6 x 30) 2
24 865143T01         BRACKET, Sea Water Pump 1
26 12-38622         WASHER, (.391 x 1.00 x .125) 1 12-24672, 12-F8137
