4.3LX (GEN +) (2 BBL.) GM 262 V-6 - 0F803000 THRU 0K999999 - STARTER MOTOR PG260 and PG260-F1

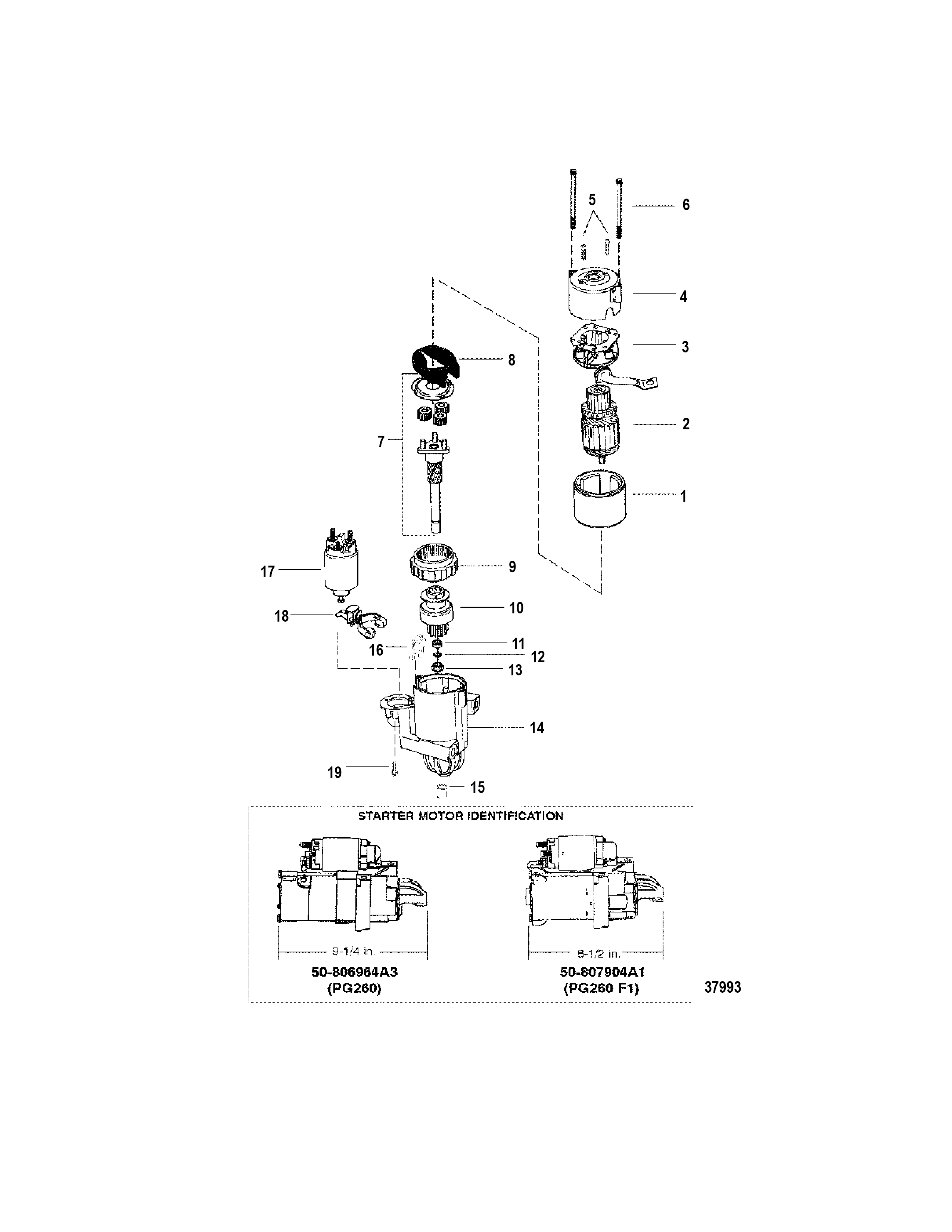

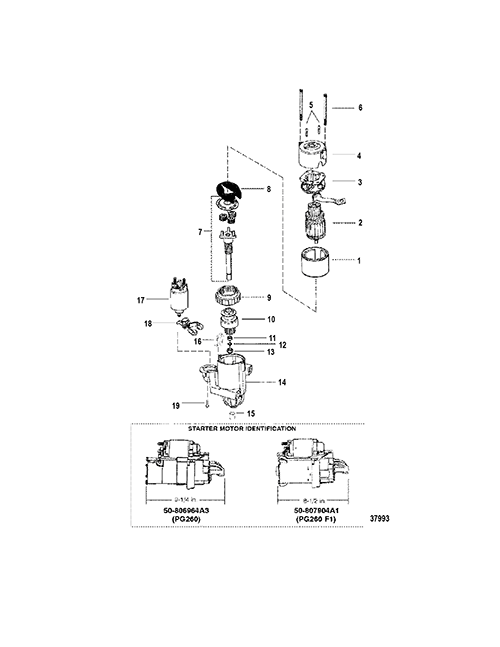

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0050 806964A3 STARTER MOTOR ASSEMBLY PG260 1 [1]
1 0050 807904A1 STARTER MOTOR ASSEMBLY PG260-F1 1 [2]
2   NSS NOT SOLD SEPARATE Armature   1
3   NSS NOT SOLD SEPARATE Brush Holder and Spring   1
4   NSS NOT SOLD SEPARATE Frame   1
5   NSS NOT SOLD SEPARATE Screw   2
6   NSS NOT SOLD SEPARATE Thru Bolt PG260 2
6 0016 OEM: 525-16-803004 THRU BOLT (EXTENDED) PG260-F1 1
6 0010 803005 THRU BOLT PG260-F1 1
7   NSS NOT SOLD SEPARATE Shaft and Gear   1
8   NSS NOT SOLD SEPARATE Gasket   1
9   NSS NOT SOLD SEPARATE Gear   1
10   NSS NOT SOLD SEPARATE Drive PG260 1
10 0000 803003 DRIVE PG260-F1 1
11 0000 33291 COLLAR   1
12 0053 33290 RING Retaining   1
13   NSS NOT SOLD SEPARATE Collar-Thrust   1
14 0000 809459 HOUSING PG260 1
14 0000 803001 HOUSING Drive PG260-F1 1
15 0023 814476 BUSHING   1
16   NSS NOT SOLD SEPARATE Grommet   1
17 0000 OEM: 525-809463A1, Sierra: 676-18-5811, GLM: 700-72450 SOLENOID KIT   1
18   NSS NOT SOLD SEPARATE Lever   1
19   NSS NOT SOLD SEPARATE Screw   3

PART NOTES:

[1] - Alternate part numbers:

806964A 3QS

864340R02Reman


[2] - Alternate part numbers:

807904A 1QS

863007R01Reman
