4.3L (2 BBL.) GM 262 V-6 - 0B773243 THRU 0D714106 - STARTER MOTOR AND ALTERNATOR

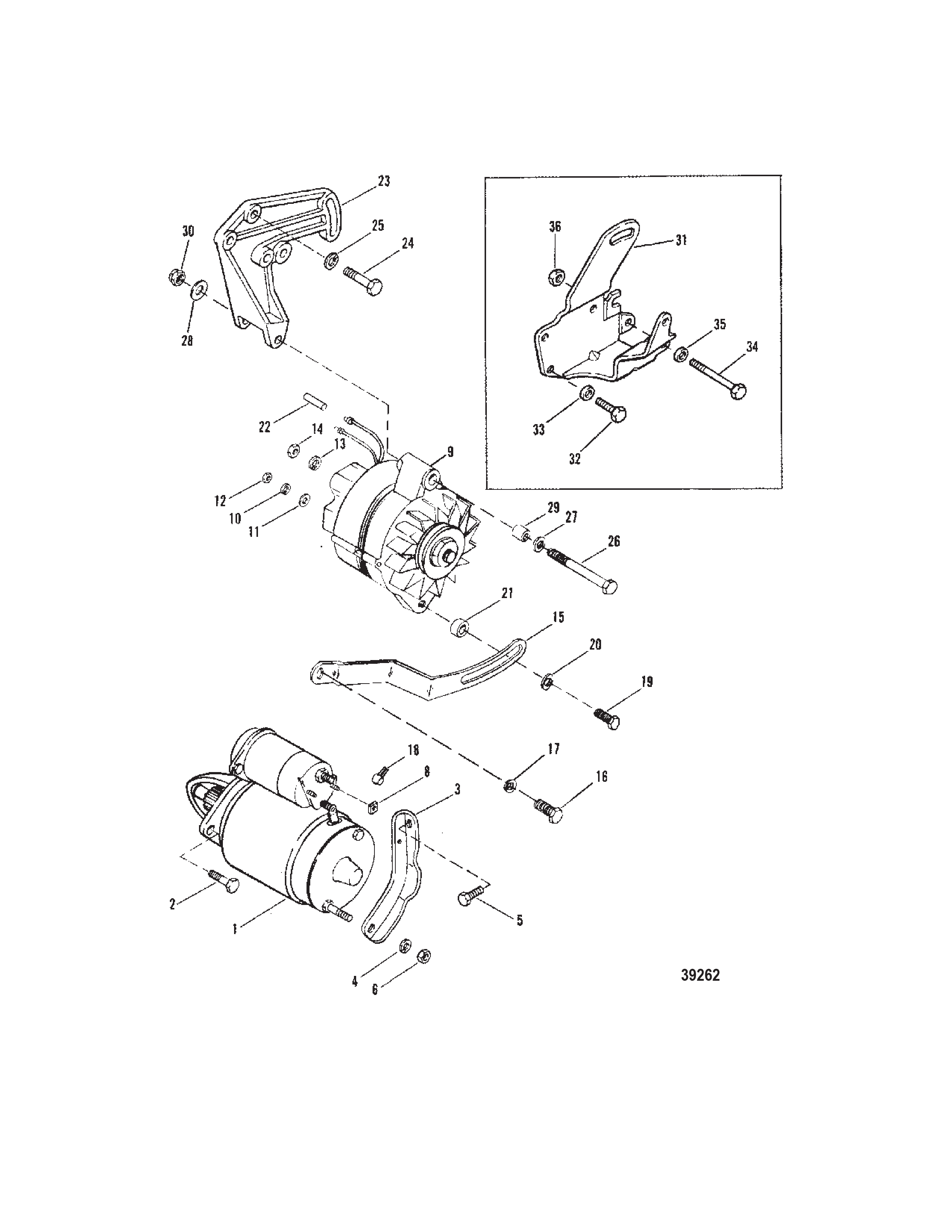

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty
1 0050 12177A2 STARTER MOTOR ASSEMBLY USE WITH STARTER BRACE 1
1 0050 812428A3 STARTER MOTOR ASSEMBLY USE WITHOUT STARTER BRACE 1
2 0010 94435 BOLT (.375-16 x 4.600) USE WITH STARTER BRACE 2
2 0010 813642 SCREW USE WITHOUT STARTER BRACE 2
3 0000 12404 BRACE USE WITH STARTER BRACE 1
4 0012 OEM: 525-12-29245, Sierra: 676-18-4275, GLM: 700-21490 WASHER (.281 x .500 x .060) Stainless Steel USE WITH STARTER BRACE 2
5 0010 OEM: 525-10-35765A1 SCREW AND LOCKWASHER (.312- 18 x .625) USE WITH STARTER BRACE 1
6 0011 15874 NUT (M10) BATTERY TERMINAL   1
6 0011 72008 NUT (.250-20) BATTERY TERMINAL   1
8 0011 OEM: 525-11-26419 NUT (#8-32) Brass SOLENOID SWITCH TERMINAL   2
8 0011 OEM: 525-11-400211 NUT (M5) Stainless Steel SOLENOID SWITCH TERMINAL   2
9 0000 92497A3 ALTERNATOR ASSEMBLY (55 Ampere) (55 AMP)   1
10 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel ALTERNATOR TERMINAL   1
11 0012 OEM: 525-12-96457 WASHER Phenolic (.27 x .81 x .062) ALTERNATOR TERMINAL   1
12 0011 OEM: 525-11-79989 NUT (#10-24) Stainless Steel ALTERNATOR TERMINAL   1
13 0013 OEM: 525-13-21272 LOCKWASHER (.250) ALTERNATOR TERMINAL   1
14 0011 OEM: 525-11-64015 NUT (.250-20) ALTERNATOR TERMINAL   1
15 0000 85013 BRACE ALTERNATOR ADJUSTING   1
16 0010 OEM: 525-10-98261 SCREW (.375-16 x .750) ALTERNATOR BRACE   1
17 0013 OEM: 525-13-35048, GLM: 700-21493 LOCKWASHER (.375) ALTERNATOR BRACE SCREW   1
18 0085 79695 BOOT Insulator - Black STARTER TERMINAL   1
19 0010 OEM: 525-10-29198 SCREW AND LOCKWASHER (.312- 18 x .875) ALTERNATOR BRACE   1
20 0012 OEM: 525-12-26168 WASHER ALTERNATOR BRACE SCREW   1
21 0023 OEM: 525-23-52095 SPACER ALTERNATOR BRACE SCREW (EARLY MODELS) 1
22 0000 OEM: 525-5790811 SLEEVE (10.00 Inches Bulk) ALTERNATOR LEADS   2
23 0000 87115A1 BRACKET ALTERNATOR/PUMP CAST MOUNTING BRACKET 1
24 0010 OEM: 525-10-37612, GLM: 700-21755 SCREW (.375-16 x 1.250) ALTERNATOR BRACKET CAST MOUNTING BRACKET 2
24 0010 OEM: 525-10-34354, GLM: 700-22447 SCREW (.375-16 x 1.50) ALTERNATOR BRACKET CAST MOUNTING BRACKET 1
25 0013 OEM: 525-13-35048, GLM: 700-21493 LOCKWASHER (.375) ALTERNATOR BRACKET SCREW CAST MOUNTING BRACKET 3
26 0010 OEM: 525-10-48308 SCREW (.375-24 x 3.750) ALTERNATOR CAST MOUNTING BRACKET 1
27 0012 OEM: 525-12-20553, GLM: 700-21675 WASHER (.406 x .734 x .063) ALTERNATOR SCREW CAST MOUNTING BRACKET 1
28 0012 OEM: 525-12-34714 WASHER ALTERNATOR SCREW (13/16 O.D.) CAST MOUNTING BRACKET 1
29 0023 33186 BUSHING ALTERNATOR SCREW CAST MOUNTING BRACKET 1
30 0011 OEM: 525-11-23161 NUT (.375-24) ALTERNATOR SCREW CAST MOUNTING BRACKET 1
31 0000 15083T BRACKET ALTERNATOR/PUMP STAMPED MOUNTING BRACKET 1
32 0010 OEM: 525-10-37612, GLM: 700-21755 SCREW (.375-16 x 1.250) ALTERNATOR/PUMP BRACKET STAMPED MOUNTING BRACKET 2
33 0013 OEM: 525-13-35048, GLM: 700-21493 LOCKWASHER (.375) BRACKET SCREW STAMPED MOUNTING BRACKET 2
32 0010 OEM: 525-10-34353 SCREW (.375-16 x 1.00) ALTERNATOR/PUMP BRACKET STAMPED MOUNTING BRACKET 1
33 0012 OEM: 525-12-46132 WASHER BRACKET SCREW STAMPED MOUNTING BRACKET 1
34 0010 OEM: 525-10-56743 SCREW (.375-24 x 3.125) ALTERNATOR STAMPED MOUNTING BRACKET 1
35 0012 OEM: 525-12-34714 WASHER ALTERNATIVE SCREW STAMPED MOUNTING BRACKET 1
36 0011 OEM: 525-11-23161 NUT (.375-24) ALTERNATOR SCREW STAMPED MOUNTING BRACKET 1

PART NOTES:

[1] - Alternate part numbers:

817119R01Reman

92497A 3QS
