Bravo Three - Serial 0B664190 Thru 0F729999 - Gear Housing (Bravo I)

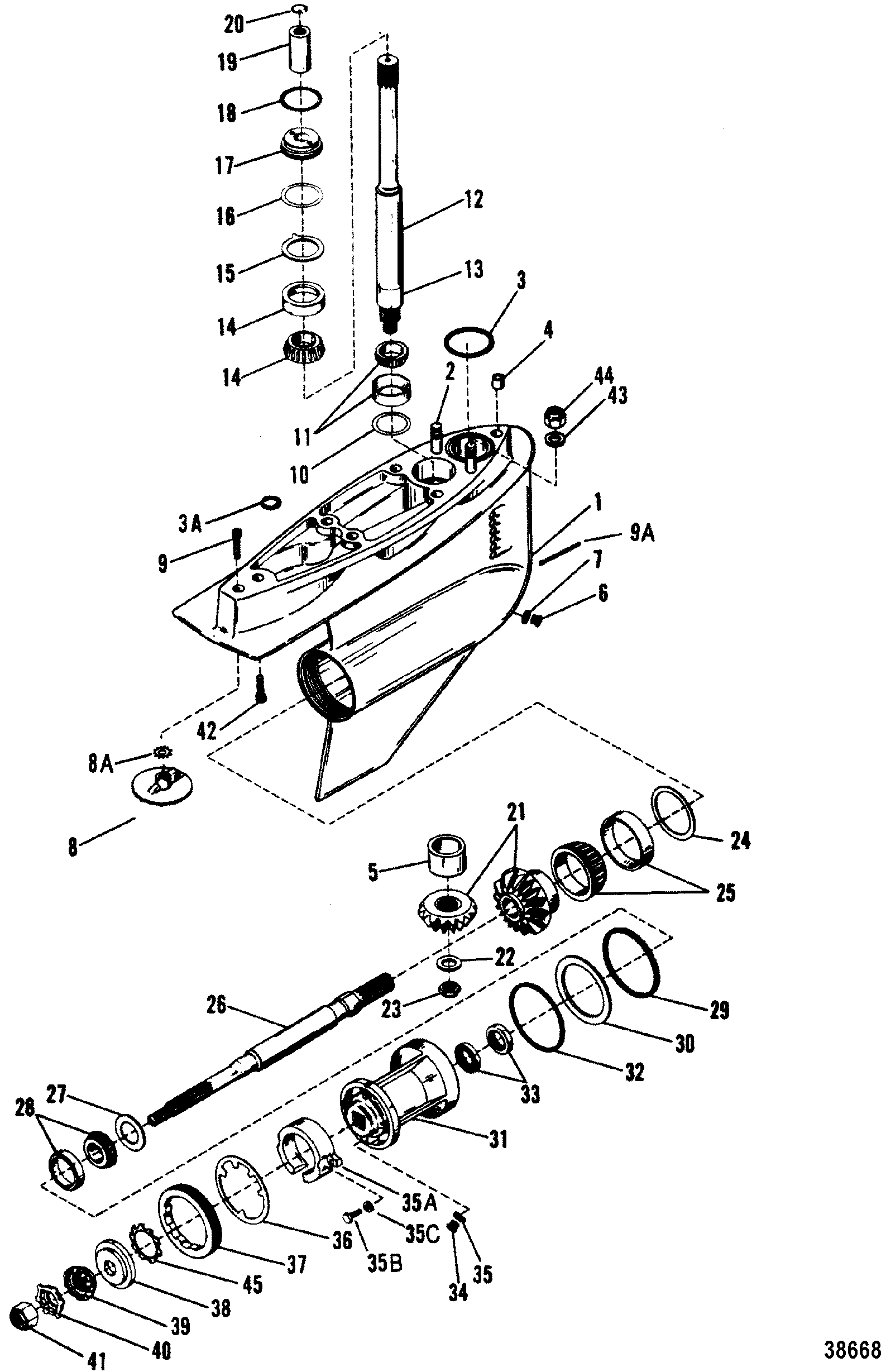

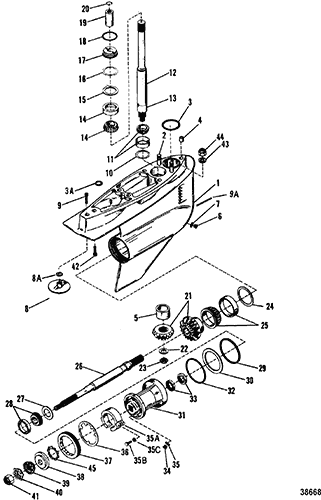

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
-- 1656-8866A10         GEAR HOUSING ASSEMBLY 1
5,6
-- 1656-8866A63         GEAR HOUSING ASSEMBLY 1 1656-8866A15 5,6
1 1656-8866A11         GEAR HOUSING ASSEMBLY (CASTING #1656-8865C, C1 OR C2S) 1

1 1656-8866A64         GEAR HOUSING ASSEMBLY (CASTING #1656-8865C2) 1 1656-8866A17
2 16-579203       525-16-579203 STUD, (.437-14/.437-20 x 2.060) 2 16-579201
3 25-822370   676-9-78149     O-RING, (2.362 x .103) 1
10
3A 26-455771       525-26-455771 SEAL 1 26-45577 10
4 26-36556     700-85200   SEAL, (.500 Inch Outside Diameter) 1
10
4 26-805344     700-85250 525-26-805344 SEAL, (.625 Outside Diameter) 1
10
5 31-86754T       525-31-86754T BEARING, Roller 1 31-86754
6 22-8M0058389     700-21731 525-22-8M0058389 SCREW, Magnetic 1 22-67892 (OLD DESIGN)
7 12-191833       525-12-191833 WASHER, Fiber 1 12-19183 (OLD DESIGN) 5
8 76214Q5     700-12710 525-76214Q5 TRIM TAB ASSEMBLY 1 76214A2
8A 13-806210       525-13-806210 LOCKWASHER, (.437), External Tooth 1

9 10-806327     700-21741 525-10-806327 SCREW, (.437-14 x 1.750) 1

9A 23-8501811         TUBE 1   This Part is No Longer Available
10 15-92914A1       525-15-92914A1 SHIM KIT AR
14
11 31-99328A1     700-21581 525-31-99328A1 BEARING ASSEMBLY, Tapered Roller 1 31-66668A1
12 45-858517A3       525-45-858517A3 DRIVESHAFT ASSEMBLY 1 45-41629A2
13 31-815901       525-31-815901 RACE, Bearing 1

14 31-86748A1     700-21512 525-31-86748A1 BEARING ASSEMBLY, Tapered Roller 1

15 14-86739       525-14-86739 TAB WASHER 1

16 15-86749A1       525-15-86749A1 SHIM KIT AR
14
17 23-92916       525-23-8M0046302 SPACER 1

18 25-20826     700-82280 525-25-20826 O-RING, (2.230 x .139) 1
10
19 88243A3       525-88243A3 COUPLING ASSEMBLY 1

20 53-88242       525-53-88242 RING, Retaining 1

21 43-14063A1         GEAR SET, (15/19) 1

22 12-86746         WASHER 1

23 11-20739         NUT, (.750-16) 1

24 15-87157A1       525-15-87157A1 SHIM KIT AR
14
25 31-86752A1     700-21592 525-31-86752A1 BEARING ASSEMBLY, Tapered Roller 1

26 44-41630T         PROPELLER SHAFT 1

27 12-90886         WASHER 1

28 31-99328A1     700-21581 525-31-99328A1 BEARING ASSEMBLY, Tapered Roller 1 31-66668A1
29 67440T       525-67440T LOAD RING 1

30 12-42256       525-12-42256 THRUST WASHER, (.105 Inch Thick), Use With Load Ring 1

30 12-812700         THRUST RING, (.200 Inch Thick), Use With Shims 1
No longer made, limited availability
30 15-42257A1         SHIM KIT 1

31 41641A8         CARRIER ASSEMBLY, Bearing 1

32 25-31534   676-9-76544   525-25-31534 O-RING 1
10
33 26-76868         SEAL 2
10
34 22-8M0058389     700-21731 525-22-8M0058389 SCREW 1 10-14834A1 (NEW DESIGN)
35 12-191833       525-12-191833 WASHER, Fiber OPT 12-19183 (NEW DESIGN) 10
35 25-805726   676-9-76578     O-RING, Rubber OPT

35A 806188Q01     700-12756 525-806188Q01 ANODE ASSEMBLY 1 806188A1
35B 10-806290       525-10-806290 SCREW, (#10-32 x .625) 2

35C 13-69432

700-21491 525-13-69432 LOCKWASHER, External (#10) 2

36 14-18323   676-9-72641
or
676-9-72640
  525-14-18323 TAB WASHER 1

37 8M2011027     700-21120 525-8M2011027 RETAINER 1 79448
38 12-835467Q01     700-21301   THRUST HUB 1 13171
39 12-31211Q03     700-21360   WASHER, Splined 1 12-31211A2
40 14-816629Q     700-21200   TAB WASHER 1 14-816629
41 11-52707Q1     700-21230   PROP NUT KIT, (.750-16) 1 11-52707A1
42 10-90084       525-10-90084 SCREW, (.437-14 x 1.500) 1

43 12-861854       525-12-861854 WASHER 2 12-91964
44 11-35053       525-11-35053 NUT, (.437-20) 2

45 13-423511         LOCKWASHER, Toothed 1

47 26-76868A04         SEAL KIT
26-76868A2
